觸電事故原因分析及預防(如何預防觸電事故和應急措施)

摘 要：近年來，我市零星工程（包括零星裝修、安裝、拆除、維修、外墻清洗等）觸電事故高發，事故死亡人數居高不下。由于零星工程數量龐大、涉及面廣、相對散亂，導致安全監管難度大，加之零星工程臨時用電不規范，存在許多人的不安全行為、物的不安全狀態和管理的缺陷，極易發生觸電傷亡事故。本文結合近幾年來作者參與調查的多起觸電事故，通過選取比較典型的案例，從典型案例中找出觸電事故主要原因并提出防范措施。

關鍵詞：零星工程觸電事故 防范措施

案例一：2018年8月15日，深圳市某街道的一個老房翻新工程，1名員工違規使用非安全電壓的手提式照明燈具時觸電身亡。經過對事故現場詳細勘測，觸電者用手提照明燈具在陰暗房間工作時，該照明燈具電感整流器絕緣燒壞漏電，導致手提照明燈具金屬外殼支架帶電（216V），觸電者與帶電的手提照明燈具金屬外殼支架接觸，使人體對地有交流216V電位差，是造成這次事故直接原因。

造成這次事故的主要原因：

1.三相四線電源供電線路還沒有供電的情況下，單相電源接在三相四線漏電保護器上；

2.單相電源接三相四線漏電保護斷路器，由于漏電保護器的輔助電源接錯，內部電子放大線路無電源供電，無法起到檢測漏電作用，保護器只相當于普通的空氣斷路器，在作業人員觸電時無法起保護作用，從而導致此次事故；

3.固定式大功率照明燈具作行燈使用；

4.照明燈具本身質量問題，整流器燒壞無及時發現。

圖1

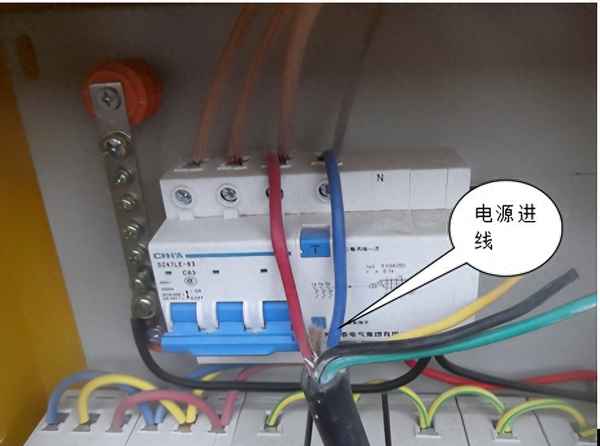

圖1 單相電源從三相四線漏電保護斷路器L3、N進線端接入，紅色相線，藍色N線。三相四線漏電保護斷路器進線端接入的是四根半透明導線，未接用電設備，也無電源接入

圖2

圖2 萬用表電阻檔測量金鹵泛光燈具金屬支架與電源接點電阻0.302KΩ，說明金鹵泛光燈具內電感整流器絕緣燒壞

圖形

圖3臨時配電箱恢復供電時，帶有電感整流器的金鹵泛光燈金屬外殼支架帶電，實測值對地交流216V

注：一、剩余電流動作保護器（俗稱漏電保護開關）：是指不僅它與其它斷路器一樣可將主電路接通或斷開，而且具有對漏電電流檢測和判斷的功能，當主回路中發生漏電或絕緣破壞時，漏電保護開關可根據判斷結果將主電路接通或斷開的開關元件。這里要特別提出的是，我們現在常用的漏電保護斷路器均為電子式的，他的工作需要供電電源，三相四線漏電保護器多數取一根相線和一根N線作為供電輔助電源，如果電源缺相或三相四線漏電保裝置接單相電源輔助電源接錯，內部電于放大線路無電源供電，漏電保護器不能有效動作。

二、發生在2018年10月12日又發生一起臨時用電使用單相1P+N漏電保護裝置觸電引發事故。原因是臨時用電容易相零接反，漏電時只會斷開N線，沒有真正斷開相線回路。

圖4

圖4 臨時配電箱1P+N漏電保護斷路器相零接反，在OFF狀態下，輸出端測量出交流電壓232V

這類事故防范措施：

1.臨時用電安裝漏電保護裝置，嚴格按標準配置安裝，三相四線用電設備用三相四線漏電保護裝置，單相用電選用單相2P漏電保護裝置；

2.規定時間定期檢測電氣設備絕緣電阻值；

3.使用照明行燈，要求使用安全電壓的照明燈具。

案例二：2018年8月11日深圳市某街道一小微企業老板站在鋁合金梯架上工作時觸電，從站在不足一米高左右梯級上墜下身亡。經過對事故現場詳細勘測，事故還原，死者雙腳梯站在鋁合金梯子上，左手扶在機器設備金屬物體，右手扶在鋁合金梯上。死者重力通過鋁合金梯腳壓破移動風扇電纜線內的綠色帶電相線，綠色帶電相線與鋁合金梯腳接觸導通，死者雙腳、右手與帶危險電壓鋁合金梯子接觸，同時死者左手與設備金屬物體接觸，形成交流222V電位差，導致這次觸電事故。

造成這次事故的主要原因：

1.移動風扇插座回路未安裝漏電保護裝置；

2.鋁合金梯腳的絕緣膠套墊損壞。

圖5

圖5 鋁合金梯子腳與移動風電源線接觸處有明顯燒壞跡象

圖6

圖6 還原觸電事故發生時狀況

這類事故防范措施：

1.插座回路電源全部要求安裝漏電保護器，并每月試動作一次，發現拒動作及時更換；

2.維修用的鋁合金梯腳絕緣保持完好。

3.使用梯架或其他登高工具前，檢查有無壓到移動電纜線。

案例三：2018年7月5日深圳市某街道的一個工地在進行室內裝修工作過程中觸電身亡。經過對事故詳細勘測及還原，查明觸電者在準備固定安裝“7”字形角鐵支架時，因工作過程中電鉆鉆到敷設在混凝土樓板內帶電紅色導線，導致線路絕緣層破損。在孔內打入爆炸螺絲，用套筒扳手固定安裝“7”字形角鐵支架時，爆炸螺絲接觸到樓板內帶電的導線，使死者手握住套筒板手和角鐵支架帶電，同時因身體其他部位與可導電的其他金屬物接觸形成回路，用電壓表測量其他金屬物有224V交流電位差，導致這次觸電事故的直接原因。

造成這次事故的主要原因：

1.鉆墻作業時無做物探，無查明墻內電纜管線布置情況盲目施工；

2.在裝修工程施工階段，開啟正常照明作施工照明時，對照明電源回路無加裝臨時漏電保護器。

圖7

圖7 用于固定螺絲套筒板手

圖8

圖8 角鐵支架與套筒扳手檢測到帶有224V交流電壓

這類事故防范措施：

1.鉆墻作業前做好物探，標明墻內電纜管線走向；

2.裝修工程無完工情況下，墻內電源啟用時，臨時加上漏電保護裝置，預防鉆到墻內電纜線。

案例四：2016年7月6日深圳市某街道一個小餐館裝修工程，死者站在風槽、抽油煙機上面拆除舊電纜時觸電身亡。經過詳細檢查，發現廚灶、風槽上面有一條紅色導線裸露線頭，并貼在風槽上。并且測量出紅色導線裸露線頭脫離可導電的金屬后實測交流電壓值239V。觸電者在風槽上面與帶電風槽、抽油煙機接觸，同時身體接觸到消防水管或混凝土墻體接觸，使人體對地有交流239V電位差，是導致這次事故的直接原因。

造成這次事故的主要原因：

1.工作人員安全意識淡薄，帶電通過拉扯方法拆除舊電纜線，結果帶電裸露電纜線掉在金屬風槽上；

2.整個小餐館用電回路無安裝漏電保護裝置。

圖9

圖9廚灶上面風槽上面有一條紅色導線裸露線頭，并貼在風槽上

圖10

圖10離開金屬物，在送電情況下紅色裸露導線交流對地電壓239V

這類事故防范措施：

1.通過培訓提高員工安全意識，切勿貪圖方便，通過拉扯方法拆除電纜線；

2.小餐館的電源線總進線安裝漏電保護器。

案例五：2015年6月16日深圳市某區船廠一個船倉底下使用安全電壓照明引發一超觸電事故。經過詳細測量檢查，供照明使用的隔離變壓器原邊（輸入）與副邊（輸出）電阻接近為0歐姆，將事故供電變壓器解體后原副線圈之間絕緣層損壞，判斷事故原因是隔離變壓器線圈燒壞，原、副線圈處于導通狀態。

圖11

圖11原邊（輸入）380V/220電源串入副邊（輸出）36V系統后形成照明供電兩端電位差依然36V，照明設備任意一端（圖A點或B點）及

相關線路對地電壓為交流220V。工作人員更換36V/60W燈泡，接觸燈具可導電部分致使人體接觸對地220V的交流電壓，是導致這次觸電事故的直接原因

注：一、隔離變壓器的工作原理：隔離變壓器的輸入繞組與輸出繞組隔離，以避免偶然同時觸及帶電體，變壓器的隔離是隔離各繞線圈各自的電流；隔離變壓器屬于安全電源，一般用來機器維修、保養用，起保護作用；隔離變壓器的次級不與大地相連，它的任意兩線與大地之間沒有電位差；人接觸任意一條線都不會發生觸電，相對安全；隔離變壓器輸出端與輸入端是完全“斷路”隔離的，有效對變壓器的輸入端起到過濾作用，給用電設備提供了純凈的電源電壓。

二、雙繞組型安全隔離變壓器，通過至少相當于雙重絕緣或加強絕緣的絕緣使輸入繞組與輸出繞組在電氣上分開的變壓器。

造成這次事故的主要原因：

1.安全電壓的降壓隔離變壓器采用非安全型雙繞組隔離變壓器，線圈過負荷或其它原因燒壞，原邊電壓串入副邊。

2.降壓變壓器前端無安裝過負荷保護的熔斷器或空氣斷路器選型與變壓器電流不匹配。

圖12

圖12事故現場36V照明燈泡及金屬防護損壞

圖13

圖13降壓變壓器解體后照片

這類事故防范措施：

1.安全電壓照明使用的變壓器一定要采用安全型隔離變壓器；

2.變壓器輸入、輸出端均應安裝過負荷保護的熔斷器或帶漏電保護的斷路器，并且選型與變壓器額定電流匹配。

案例六：就在筆者準備交稿前2018年10月17日9時56分左右，位于某街道電鍍廠發生一起觸電死亡事故。事發位置車間內在電鍍生產線作業通道下側，空間狹小潮濕，且有很多不同電位金屬構件物，在現場詳細勘測時發現黑色導線線頭裸露，測量出對地交流229V，事故現場發現有手套、相應工具。水泵電機接線合已拆開、接線頭裸露狀態、沒有接電源線。故死者在狹窄潮濕受限空間維修、更換、安裝水泵或其它工作時，身體部位觸及帶電黑色導線線頭裸露部分，加上地下積水，現場有大量與不同電位金屬物體，使死者身體對地（含金屬物體）有交流229V電位差，導致這次觸電事故直接原因。

造成這次事故的主要原因：

1.員工安全意識淡薄，在狹小并積水空間，水泵電機供電電源無切斷的情況下工作。

2.維修拆除水泵電源人員對帶電電線線頭絕緣處理不當，并把電源隨意放在積水地下。

圖14

圖14電源隨意放在積水地下

圖15

圖15黑色導線線頭裸露點帶電

圖16

圖16 黑色導線線頭裸露點對地或現場金屬物體實測量值交流229V

這類事故防范措施：

1.加強員工安全教育及電工知識技能培訓；

2.在狹小潮濕受限空間作業，保證水泵電機供電電源完全切斷情況下方可工作；

3.電工人員對帶電部分的絕緣防護措施滿足安全要求。

注：現場雖然說總開關安裝三相四線漏電保護裝置，但也不能保證絕對安全。

一、可能漏電保護裝置不能有效動作或動作靈敏度達不到要求；

二、漏電保護器可作為其他直接接觸防護措施失效或使用者疏忽時的附加防護，但不能單獨作為直接接觸防護措施，帶電裸露導線線頭要求保證絕緣措施完好。

三、事件中的總電源漏電保護斷路器設定動作電流50mA，動作時間小于0.1s只是說漏電電流大于50mA，0.1s內會自動切斷電源，只能說明當時流過觸電者身體電流大于50mA。由于現場地下積水，到處有不同電位金屬物體，空間狹窄，環境相當惡劣。在潮濕環境中人體阻抗下降，人體總阻抗中最大是皮膚電阻，而當皮膚擊穿時，變得可以忽略了。依歐姆定律在電壓相對不變條件下，電抗減少，電流相對增大，如果通過人體電流大于300mA,動作時間0.1s，在220V交流電壓中漏電保護雖然跳閘，也會使觸電者身亡。人體觸及交流220V電壓，在潮濕環境中人體允許通過電流時間是0.03s。

參考標準：1.《建設工程施工現場供用電安全規范》GB50194-2014

2.《施工現場臨時用電安全技術規范》JGJ46-2005

3.《剩余電流動作保護裝置安裝和運行》GB13955—2017

4.《GB/T 13870.2-2008電流對人和家畜的效應 第1部分：通用部分》
